【主板型号】：微星ZH77A-G43

【故障现象】：通电不触发

【维修过程】：

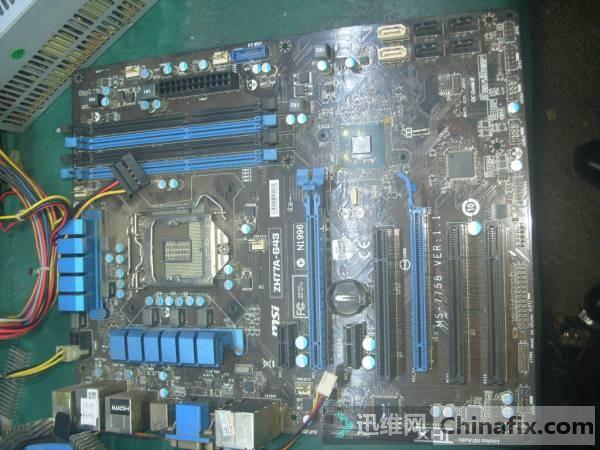

客户送修一块微星ZH77A-G43主板。

用万能表测量，开关针有5V，复位电压有1V偏低，测量PCI A14脚没有3VSB出来。

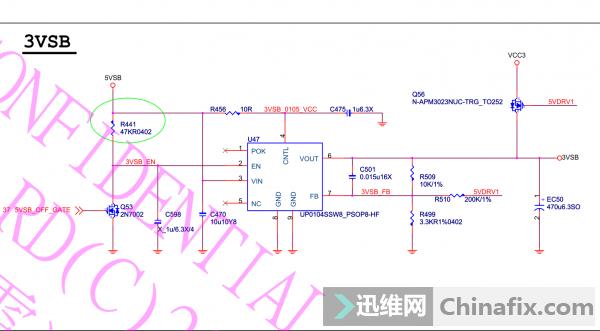

刚好月饼老师上传这个型号的图纸（感谢月饼老师），马上下载图纸，打开找出3VSB。

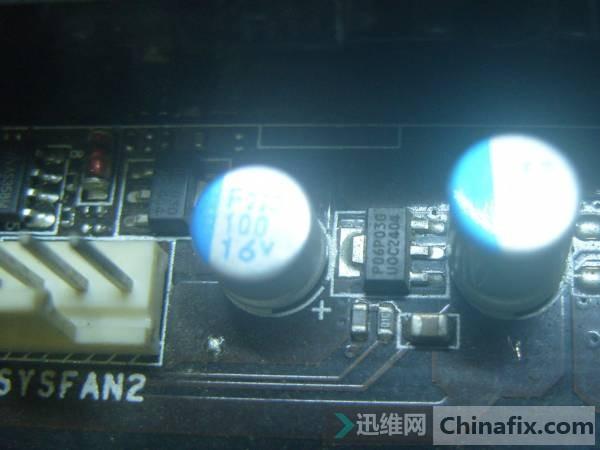

发现3VSB由5VSB转换出来的，这个UP0104S芯片的供电由5VSB（紫线）提供，但是实际测量时5VSB是经P06P03G场管控制的。

不先管这个，先把拆走的元件补完再说。

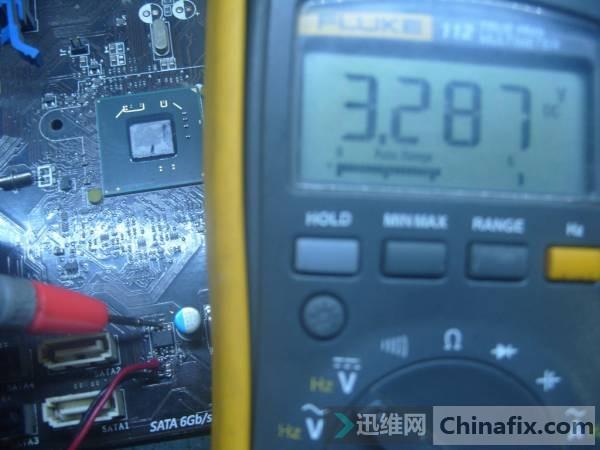

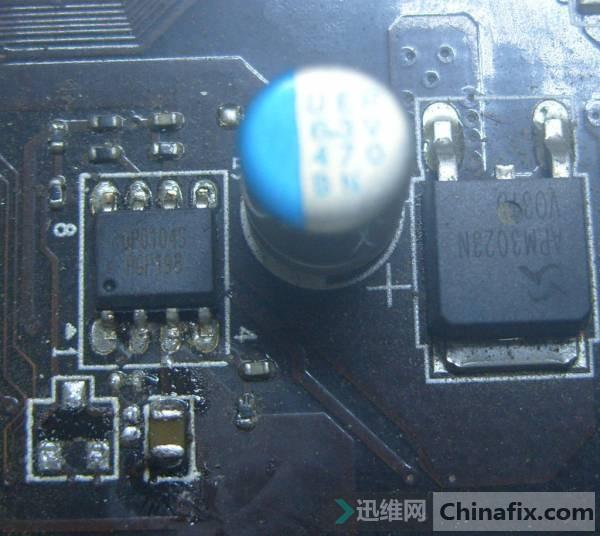

看到图纸芯片2和3脚有一个上拉电阻47K，还有一个Q53的场管，补完这两个后外接可调电源5V，还是没有转换出3.3V电压，测量3脚有5V，2脚有5V开启，就是4脚没有电压，是经过一个10欧电阻接5V的，断电测量R456 10正常，为什么会为0V，只有一个可能就是有短路了，用万能表一测量4脚果然是对地短路了，一般先排除外围元件再到芯片，拆下C475后测量4脚电阻马上变成几十K欧了，说明是电容短路了。拆了电容外接5V能转换出3VSB了。

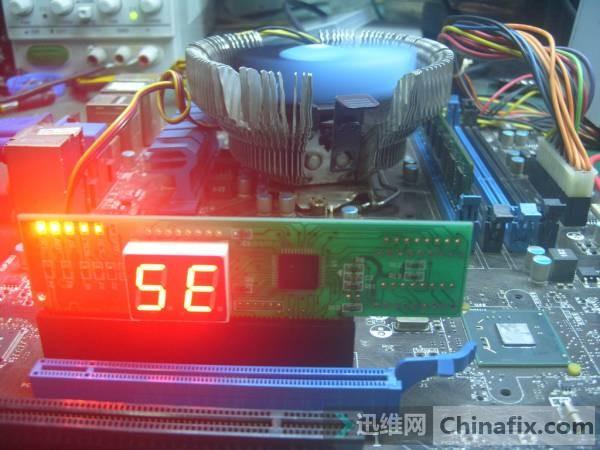

排除故障后能点开机 ，心想这下应该没有什么问题了吧！谁知道开机能触发了也能跑码了，要不跑10要不跑18最多是跑5E就掉电。

这个可能是BIOS问题，上网下载BIOS来刷，还是5E跑完掉电再重启。

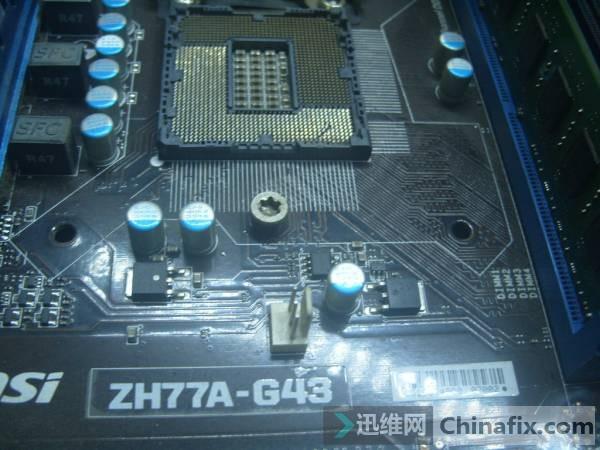

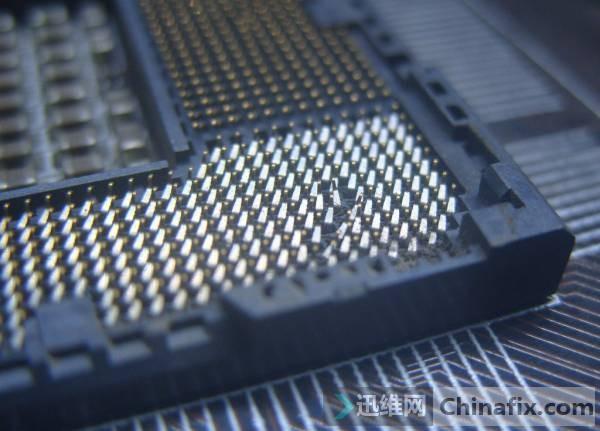

然后开机测量各供电都出来了，想会不会CPU有问题，马上换了一个好CPU，还是一样的故障，再换上原来的CPU时心里想会不会针脚又歪了，仔细一看果然有几个针脚歪了（估计是原来的人清灰搞歪的）。

心中大喜，拿一个好镊子把歪针脚慢慢挑好，再装上CPU上机。

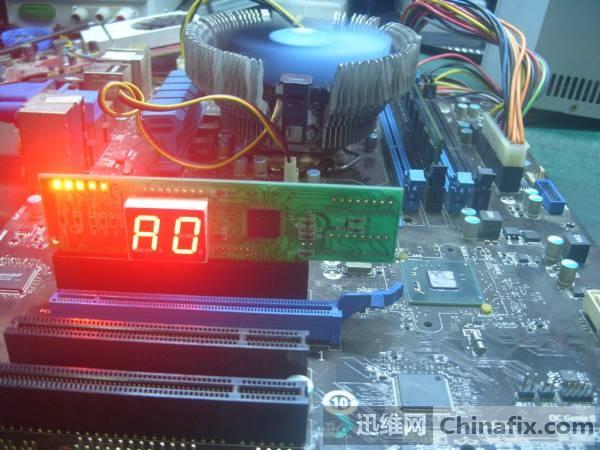

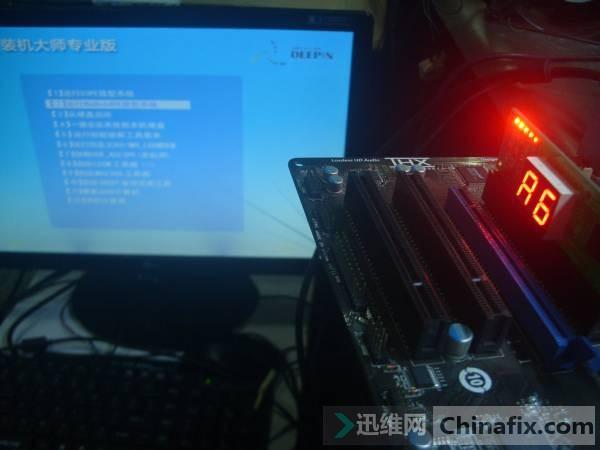

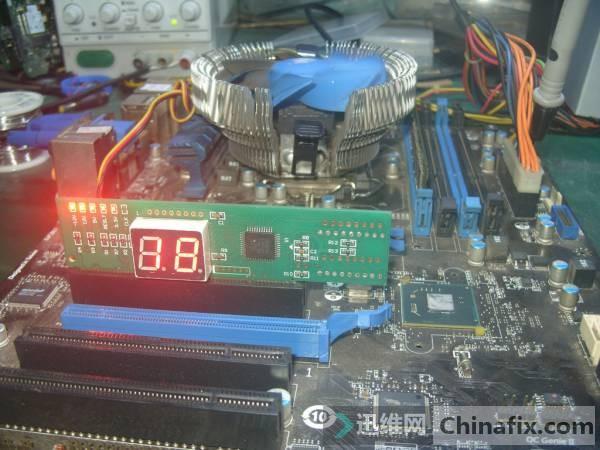

跑码一直跑到A0了，插上U盘接上显示能进PE了，总算修好了。
