​平法（二）16G101图集介绍及钢筋基本知识

平法（二）16G101图集介绍及钢筋基本知识

一、16G101系列图集基本介绍：

1、16G101系列图集共三本，分为现浇混凝土框架、剪力墙、梁、板，板式楼梯，基础构件（独立基础、条形基础、筏形基础、桩基础）。自2016年9月1日起正式实施，代替原11G101系列图集。

2、不适用于G101系列图集的工程范围：人防工程、砌体工程（板除外）、预应力工程、市政工程、工业建筑等，尤其市政工程中钢筋仍按原方式，即对构件钢筋进行一一列表统计。

3、三本图集之间的特性：

层次性：基础→柱、墙→梁→板，均为完事的子系统，基础完工后，预埋墙柱钢筋，墙柱钢筋完成后绑扎梁钢筋，最后施工板钢筋。

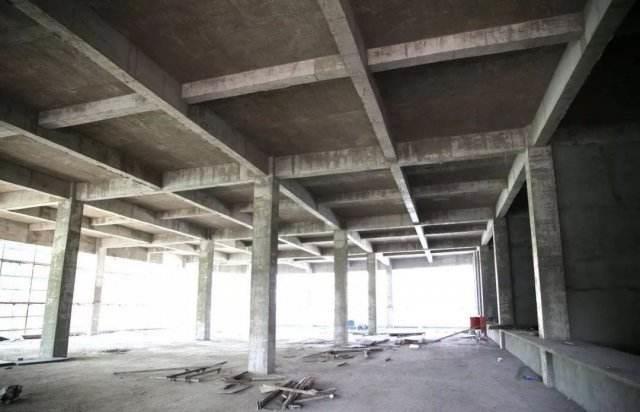

关联性：墙、柱的支座为基础，墙柱为梁的支座，板的支座为梁。

相对独立性及完整性：基础中只有基础部分构件的构造做法，相同的其余部分均只有自身的构造做法与设计，自成体系，相对独立与完整。

二、钢筋的基本知识：

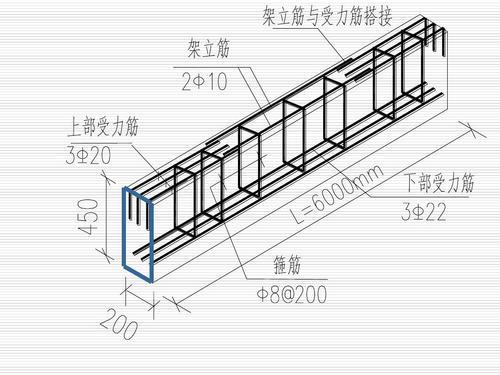

1、受力筋：承受拉力或压力的纵向钢筋，如柱的竖向钢筋，梁的上、下部纵向钢筋，板的短方向钢筋，桩的竖向钢筋，墙的水平及竖向钢筋。

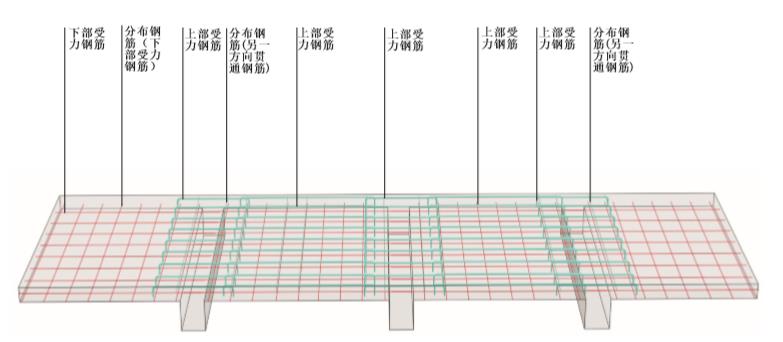

2、分布钢筋：通常出现在板式结构构件中，布置在受力钢筋的上部，与受力钢筋垂直，起固定受力钢筋，传递荷载至受力钢筋的作用，同时还有抵抗温度应力与混凝土收缩应力的作用。

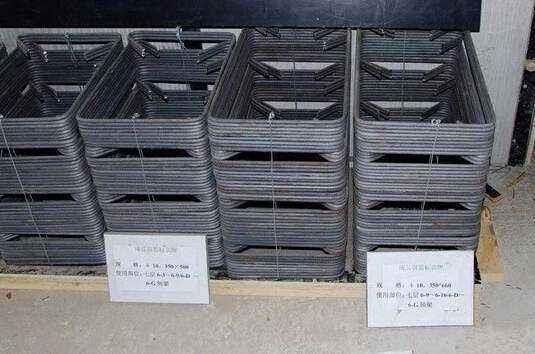

3、箍筋：用来满足斜截面抗剪强度，并联结主筋和受压区混凝土使其共同工作，用来固定主钢筋的位置面使梁内各种钢筋构成钢筋骨架的钢筋。通常出现在柱、梁、桩结构构件中。

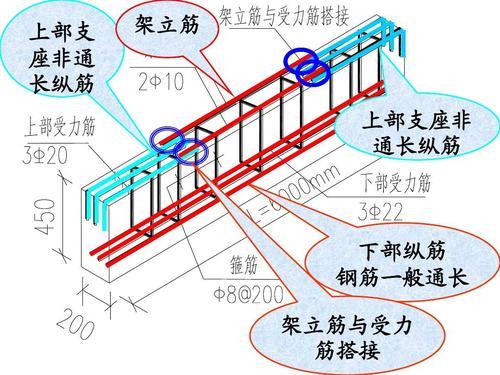

4、架立筋：架立筋是构造要求的非受力钢筋，一般布置在梁的受压区，并且直径较小。当梁支座处的上部布置有负弯矩钢筋时，架力筋可只布置在梁的跨中部分，两端与负弯矩钢筋搭接或焊接。与受力筋搭接长度为150mm。在设计时梁上部如果需要布置受压纵筋时，受压纵筋可兼作架立钢筋。架立筋的作用只是为了固定箍筋。

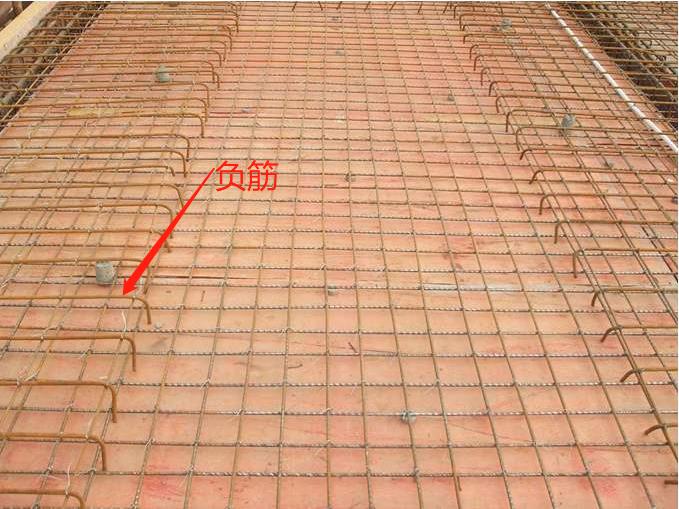

5、负筋：就是负弯矩钢筋，弯矩的定义是下部受拉为正，而梁板位置的上层钢筋在支座位置根据受力一般为上部受拉，也就是承受负弯矩，所以叫负弯矩钢筋，也称为支座负筋。

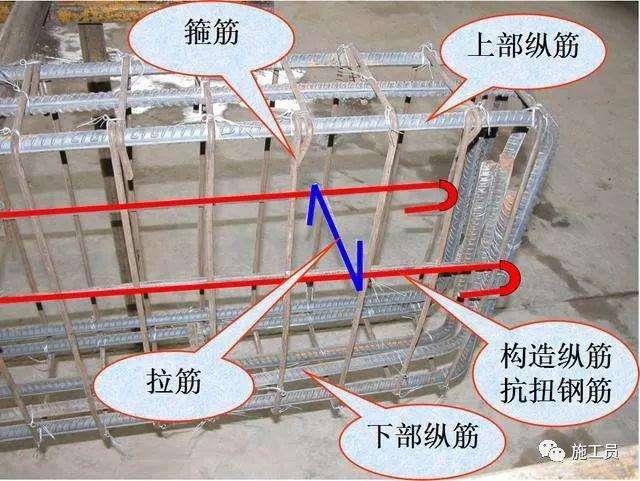

6、腰筋：当梁腹板高度≥450mm时，应沿梁高度在两侧配置腰筋，因此腰筋的根数必须为双数。腰筋分构造腰筋（以大写字母G打头）、抗扭腰筋（以大写字母N打头），一般情况下构造腰筋在结构总说明中注明。

未完待续。下次将正式进入16G101图集的探讨，敬请关注。
